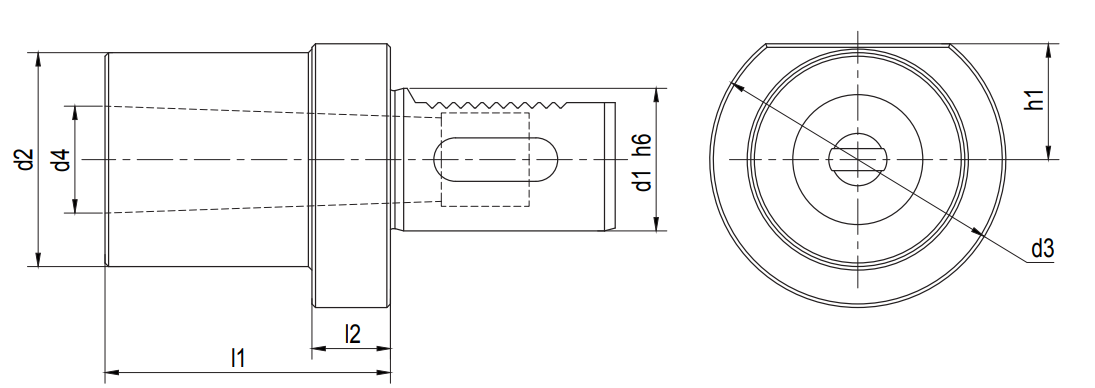

Радиальные держатели F-MT предназначены для установки инструмента с хвостовиком в виде конуса Морзе в револьверную головку токарного станка с ЧПУ. Это увеличивает номенклатуру используемого инструмента на токарном станке.
MT - Конус Морзе предназначен для крепления инструмента в оснастке. Данный вид конуса является одним из самых первых инструментальных конусов и предназначен для работы на универсальных станках. Данная переходная втулка позволяет использовать ручной инструмент на станках ЧПУ.
Принцип работы
Во внутренний конус держателя вставляется инструмент, имеющий хвостовик в виде конуса Морзе, предназначенный для работы на токарных станках (конус Морзе с лапкой). Затем оправка вставляется в револьверную головку токарного станка с ЧПУ. На диаметре хвостовика имеются зубья, которые входят в зацепление с зубчатым механизмом револьверной головки и притягивают инструмент к ней.
Когда возникает необходимость снять инструмент с оправки, сначала снимается держатель вместе с инструментом из револьверной головки, а затем инструмент выбивается из держателя с помощью молотка и клина.
Достоинства
- Материал держателя — термоулучшенная высоколегированная сталь.
- Хорошая жесткость закрепления.
- Возможность использования инструмента с конусом Морзе на станках с ЧПУ.
Использование на производстве
Особенно данный держатель полезен в высокотехнологичных производствах при замене оборудования. Это связано с тем, что на высокотехнологичных производствах имеется достаточно много специального инструмента с конусом Морзе, который выпускается по индивидуальному заказу в больших партиях. Заказывать новые партии специального инструмента с другими конусами очень дорого, трудоемко и занимает много времени. Соответственно, чтобы не нести эти затраты, был спроектирован данный держатель, позволяющий использовать специальный инструмент с конусом Морзе на станках с ЧПУ.
Данный подход не только снижает затраты на приобретение нового инструмента, но и значительно ускоряет процесс наладки и переналадки оборудования. Использование держателя позволяет сократить время простоя станков, что особенно важно в условиях высокой конкуренции и необходимости соблюдения сроков выполнения заказов.
Кроме того, держатель обеспечивает надежное и стабильное крепление инструмента, что positively влияет на качество обработки и точность деталей. Это особенно актуально для сложных технологических процессов, где каждая мелочь имеет значение.
Внедрение данного держателя также способствует оптимизации производственных процессов, позволяя использовать существующий инструментарий более эффективно. В результате производственные предприятия получают возможность не только сократить затраты, но и повысить свою конкурентоспособность на рынке.
Таким образом, данный держатель становится важным инструментом в арсенале высокотехнологичных производств, способствуя их развитию и внедрению инновационных решений.
