Индикатор 1МИГ(0.001) ГОСТ 9696-82 от компании ТОЧИНТЕХ
Индикаторные часы 1МИГ(0.001) позволяют выполнять замеры биений с точностью до 0,5 микрон, что делает их идеальными для измерения прецизионных размеров.

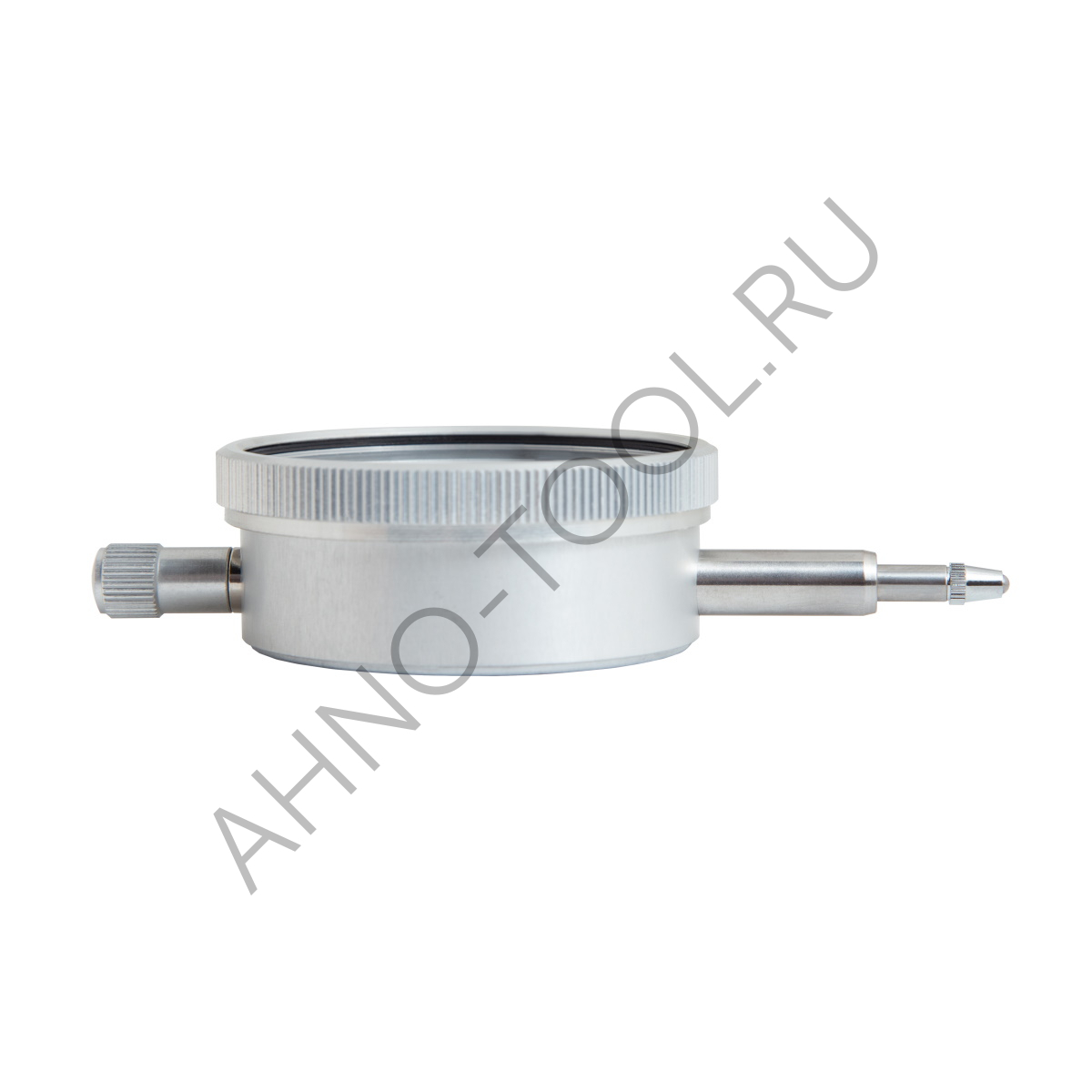

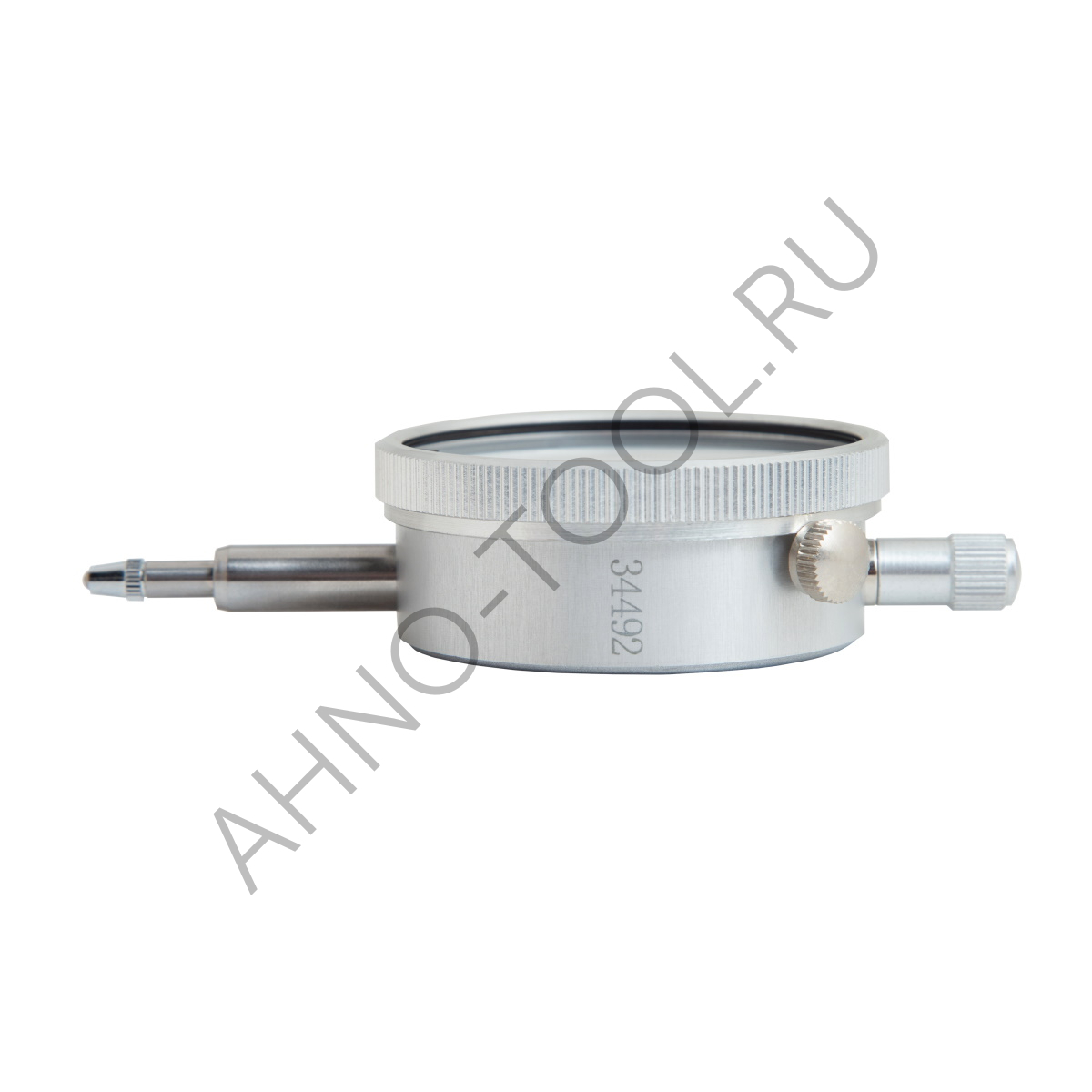

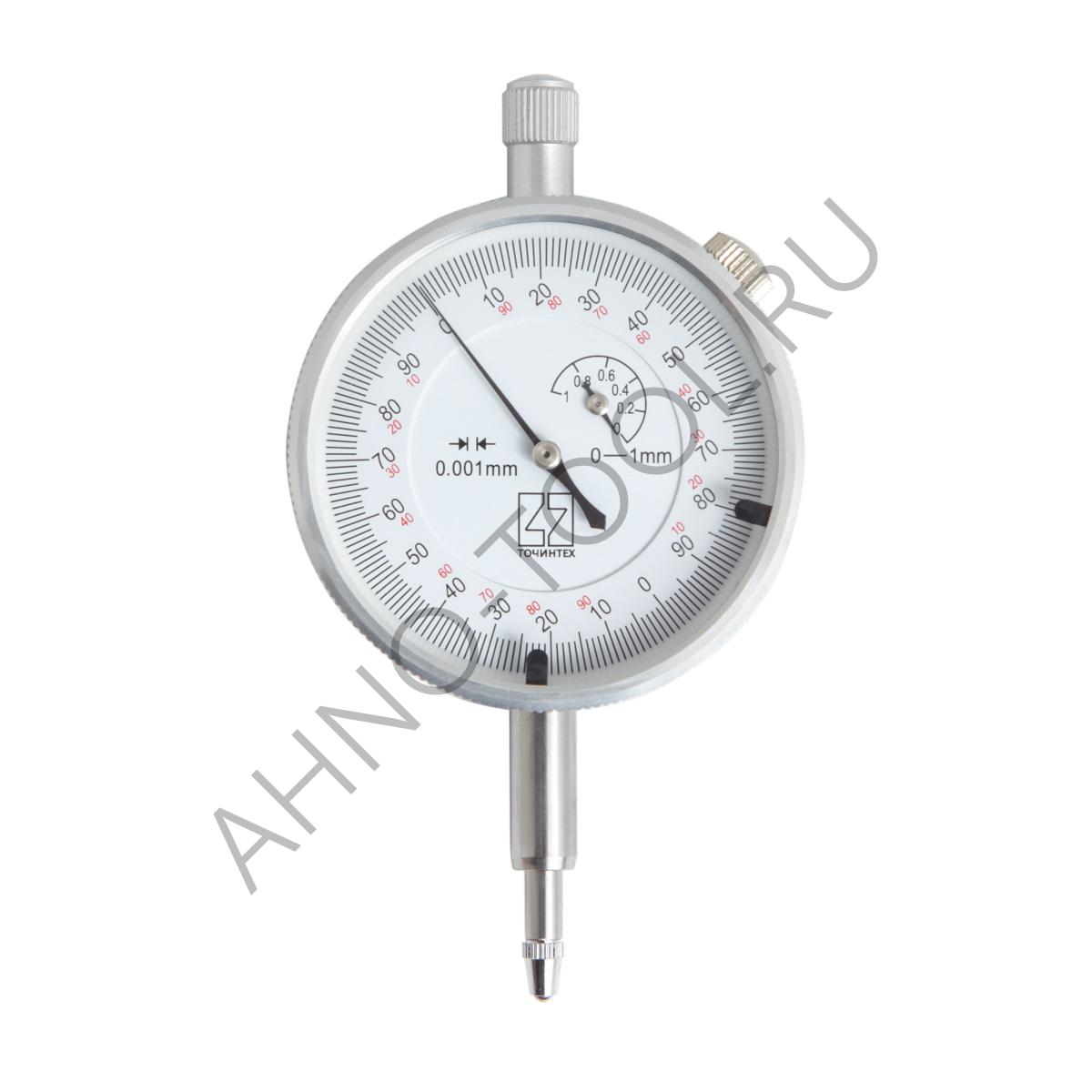

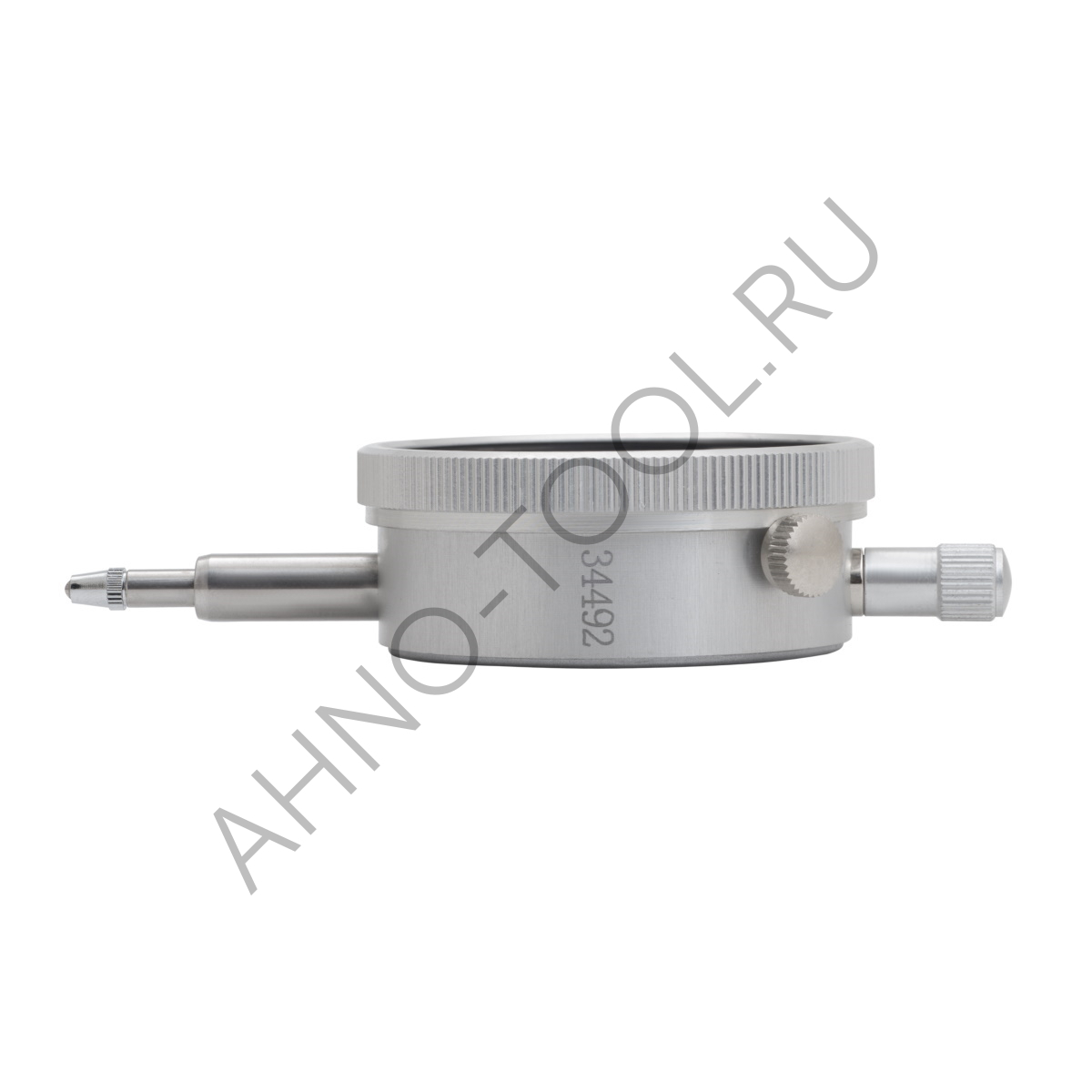

Конструкция индикаторных часов
Индикаторные часы имеют две шкалы измерения (в обе стороны от нулевого значения), что позволяет определять величину биения в обе стороны от нулевой точки. Эта функция особенно полезна для высокоточных измерений, так как позволяет быстро находить наивысшую и наинизшую точки замеряемой поверхности. Она также является важной при разметке мест балансировки деталей.
- Стандартный наконечник с резьбой M2,5 изготовлен из закаленной легированной стали, что обеспечивает долговечность и стабильную работу. Наконечники легко заменяются на другие типы.
- Стандартная гильза диаметром 8 h6 выполнена из высокопрочной нержавеющей стали.
- Шкала измерения.
- Ободок вместе с внешней циферблатной шкалой вращается на 360° для установки на ноль.
- Винт с рифленой головкой или подъемный колпачок обеспечивает легкий подъем измерительного стержня.
- Гильза и стержень притираются и проходят выборку для точного соответствия допуску по точности.
- Встроенные регулируемые указатели допуска.
- Боковой счетчик оборотов.
- Фиксатор для закрепления выставленного размера на циферблате увеличивает точность измерений и снижает вероятность ошибок из-за проворачивания шкалы.
Принцип работы
Перед началом работы необходимо проверить плавность хода гильзы и стержня, а также убедиться в наличии хвостовика и отсутствии на нём повреждений.
Индикаторные часы часового типа устанавливаются в магнитную стойку. С помощью державки магнитной стойки [1] стандартный наконечник подводится к поверхности детали.
Затем измеряемую деталь вращают вокруг оси вращения и снимают показания биения с индикаторных часов.
Диапазон измеряемых размеров 0-1 мм
Цена деления шкалы индикатора 0,001 мм.
Измерительный механизм надежно защищён от ударов и устойчив к воздействию смазочно-охлаждающих жидкостей. Геометрические параметры изготовления соответствуют требованиям ГОСТ 9696.
Индикатор 1МИГ(0.001) бренда ТОЧИНТЕХ внесен в Государственный реестр под номером 9696-82 и может проходить поверку по необходимости в любой аккредитованной лаборатории.
