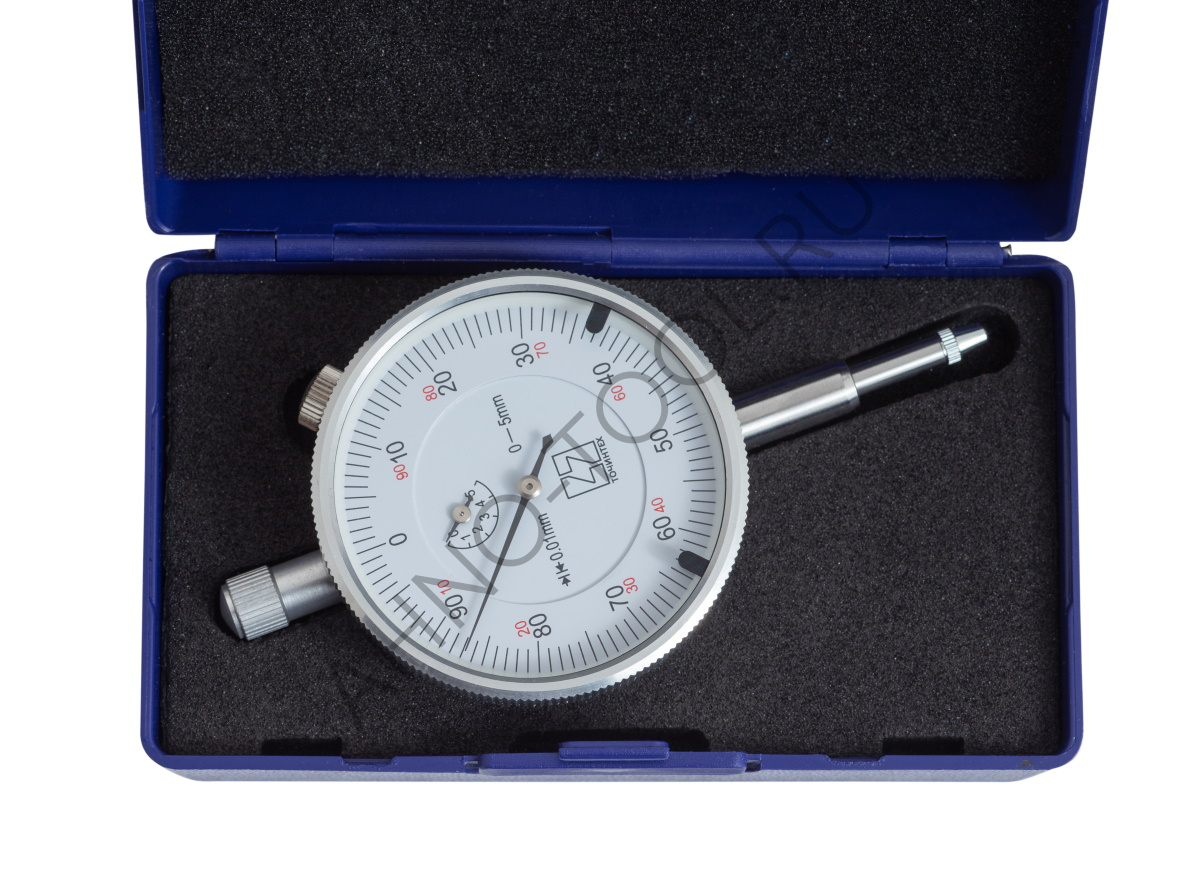

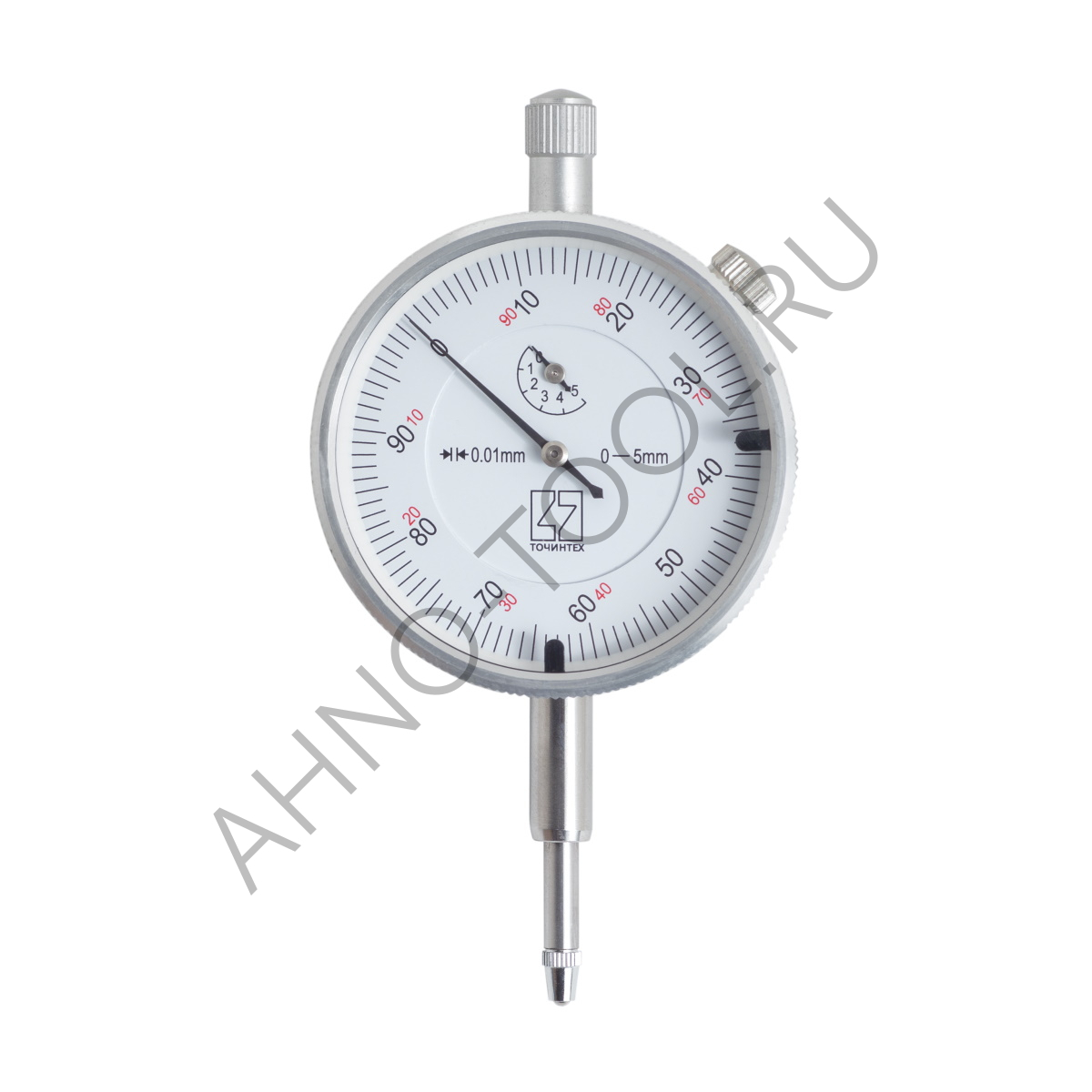

Индикатор часового типа ИЧ05 (0.01мм) кл.1 с ушком ГОСРЕЕСТР 89335-23 ТОЧИНТЕХ
Индикатор часового типа является одним из самых распространённых измерительных инструментов, применяемых в металлообработке на различных станках. С его помощью можно проводить измерения:
- взаимного биения поверхностей
- округлости поверхностей
- линейных размеров
- искривления геометрических параметров деталей
Кроме того, индикаторы часового типа часто используются механиками для контроля точности позиционирования станков, а также для оценки степени выработки станины токарных станков и других узлов.
Точность измерений гарантируется внутренним контролем завода.

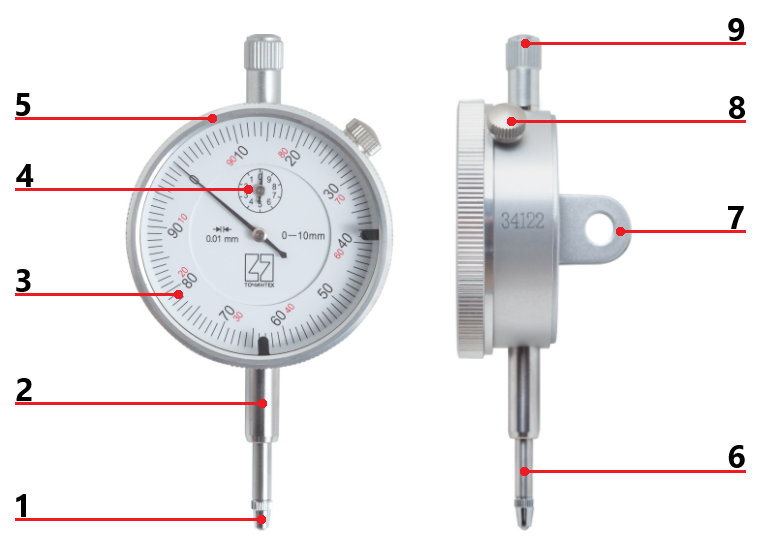

Из чего состоит ИЧ
- Стандартный наконечник с резьбой M2,5 изготовлен из закаленной легированной стали, что обеспечивает долговечность стабильной работы. Легко заменяется наконечниками других типов.
- Стандартная гильза диаметром 8 h6 сделана из высокопрочной нержавеющей стали.
- Шкала допуска.
- Боковой счётчик оборотов.
- Ободок вместе с внешней циферблатной шкалой вращается на 360° для установки на ноль.
- Гильза и стержень притираются и проходят выборку для точного соответствия допуску по точности.
- Крышка с дополнительным ушком для закрепления.
- Фиксатор для закрепления выставленного размера на циферблате. Увеличивает точность измерения и снижает вероятность ошибки из-за проворачивания шкалы.
- Винт с рифленой головкой или подъемный колпачок для легкого подъема измерительного стержня.
Принцип работы
Перед началом работы следует проверить плавность хода гильзы и стержня, а также убедиться в наличии хвостовика и отсутствии на нём повреждений.
Индикаторные часы часового типа устанавливаются в магнитную стойку. С помощью державки магнитной стойки [1] стандартный наконечник подводится к поверхности детали.
Затем измеряемую деталь вращают вокруг оси вращения и снимают показания биения с индикаторных часов.
Дополнительное ушко позволяет закреплять индикаторные часы в магнитной стойке в различных позициях, что значительно расширяет возможности измерений.
Диапазон измеряемого биения: от 0 до 5 мм.
Цена деления шкалы индикатора часового типа составляет 0,01 мм.
Измерительный механизм надёжно защищён от ударов и устойчив к воздействию СОЖ.
Геометрические параметры изготовления соответствуют требованиям ГОСТ 577.
Индикатор часового типа ИЧ05 (0.01мм) кл.1 с ушком бренда ТОЧИНТЕХ внесен в Государственный реестр под номером 89335-23 и может проходить поверку по необходимости в любой аккредитованной лаборатории.
