Индикатор электронно-цифровой ИЧЦ 0-12.7 мм (0.01 мм) ГОСРЕЕСТР 89335-23 ТОЧИНТЕХ
Электронный индикатор предназначен для измерения биения поверхности и используется для линейных замеров как абсолютным, так и относительным способами. Он позволяет определить уровень расхождения от заданной геометрической формы и взаимного расположения поверхностей, а также демонстрирует габариты изделий в сложных для обычных замеров местах. Индикатор может использоваться для сравнения с эталонной мерой.
Индикатор крепится за присоединительную гильзу с посадкой D8h7 и может быть установлен на измерительной стойке или в различных приборах контрольного и измерительного назначения. Устройство обладает функцией переключения единиц измерения с миллиметров на дюймы. С помощью электронной системы можно установить индикаторные часы на ноль, что позволяет измерять размер от одной поверхности до другой, значительно повышая удобство замеров и счёта показаний. Пластиковый герметичный корпус защищает электронное измерительное устройство от повреждений, загрязнений и попадания влаги.

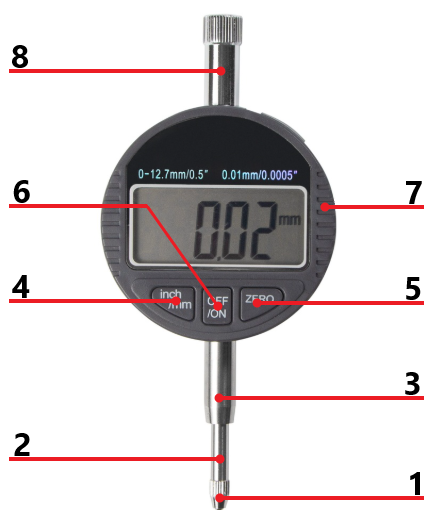

Электронные индикаторы включают в себя следующие элементы:
|
1. Наконечник 2. Гильза подвижная 3. Гильза стандартная 4. Кнопка переключения единиц измерения 5. Кнопка обнуления показаний индикатора 6. Кнопка включения и выключения 7. Корпус индикатора 8. Рифленый винт |
 |
Особенности использования:
- Быстрое и удобное считывание показаний.
- Замеры в метрических или дюймовых единицах.
- Установка нуля отсчёта нажатием одной кнопки.
- Функция автоматического отключения питания.
- Цена деления: 0,01 мм.
- Погрешность замеров — 0,005 мм.
- Широкая сфера применения благодаря возможности проводить измерения в различных единицах.
Правила использования электронного индикатора:
Электронный индикатор крепится в магнитную стойку с помощью неподвижной гильзы [3]. Затем магнитная стойка вместе с индикатором устанавливается на станину станка или поверочный стол таким образом, чтобы наконечник индикатора соприкасался с измеряемой поверхностью.
После этого необходимо нажать кнопку [5], чтобы обнулить показания на электронном циферблате индикатора. Затем следует вращение детали со скоростью от 1 до 40 оборотов в минуту, чтобы зафиксировать биение на электронном табло.
Технические характеристики:
- Цена деления: 0,01 мм
- Диапазон измерений: 0-12,7 мм
- Питание: однофазная батарейка 1,5 В
- Температура хранения: от -20 до +70 градусов Цельсия
- Относительная влажность воздуха: не более 80%
Наконечник изготовлен из закаленной легированной стали обеспечивая долговечность и стабильность работы.
Измерительный механизм надежно защищен от ударов и устойчив к воздействию смазочно-охлаждающих жидкостей (СОЖ).
Точность измерений гарантируется внутренним контролем завода.
Комплектация:
- Однофазная батарейка 1,5 В
- Пластиковая упаковка
- Паспорт изделия
Индикатор электронно-цифровой ИЧЦ 0-12.7 мм (0.01 мм) бренда ТОЧИНТЕХ внесен в Государственный реестр под номером 89335-23 и при необходимости может быть поверен и откалиброван в любой аккредитованной лаборатории.
