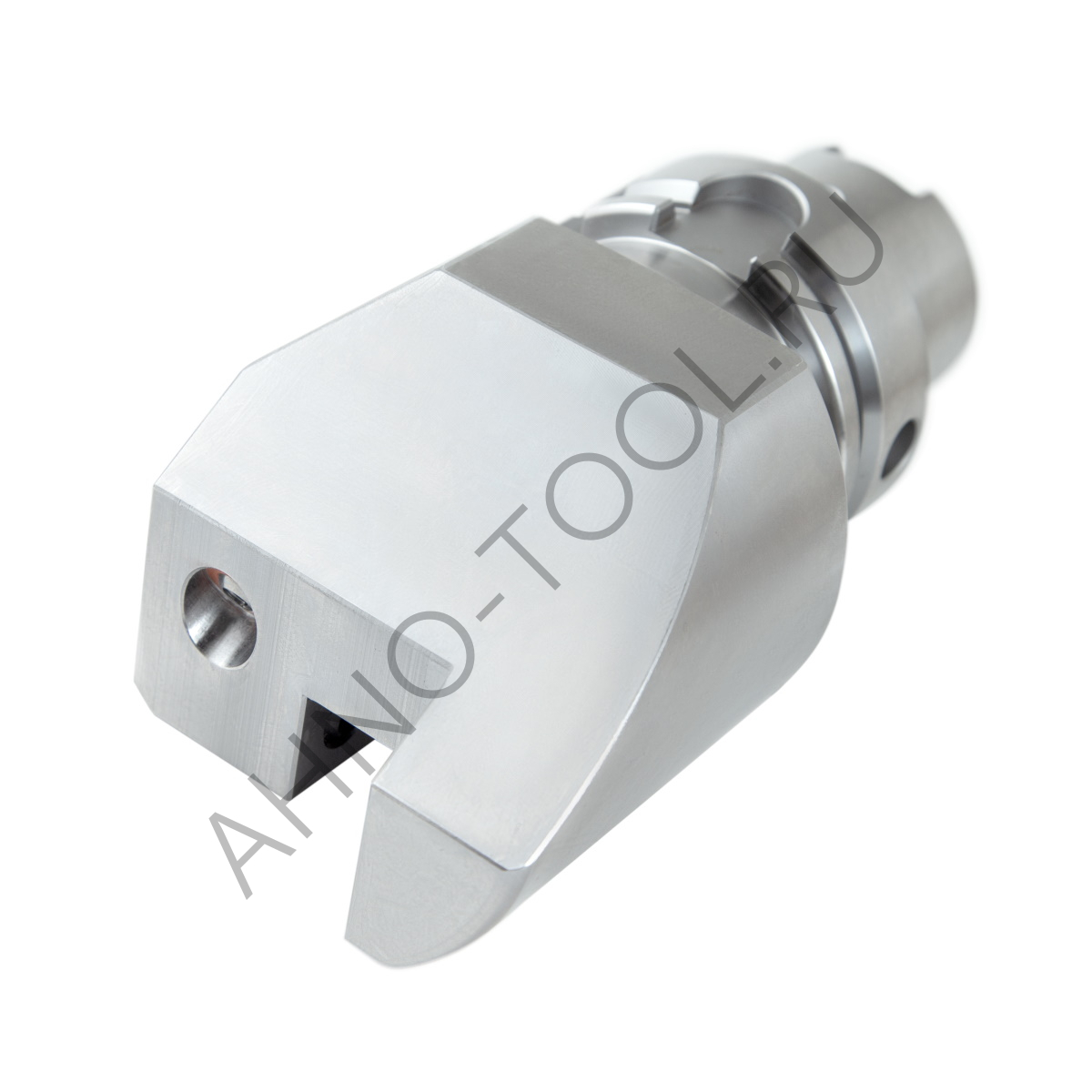

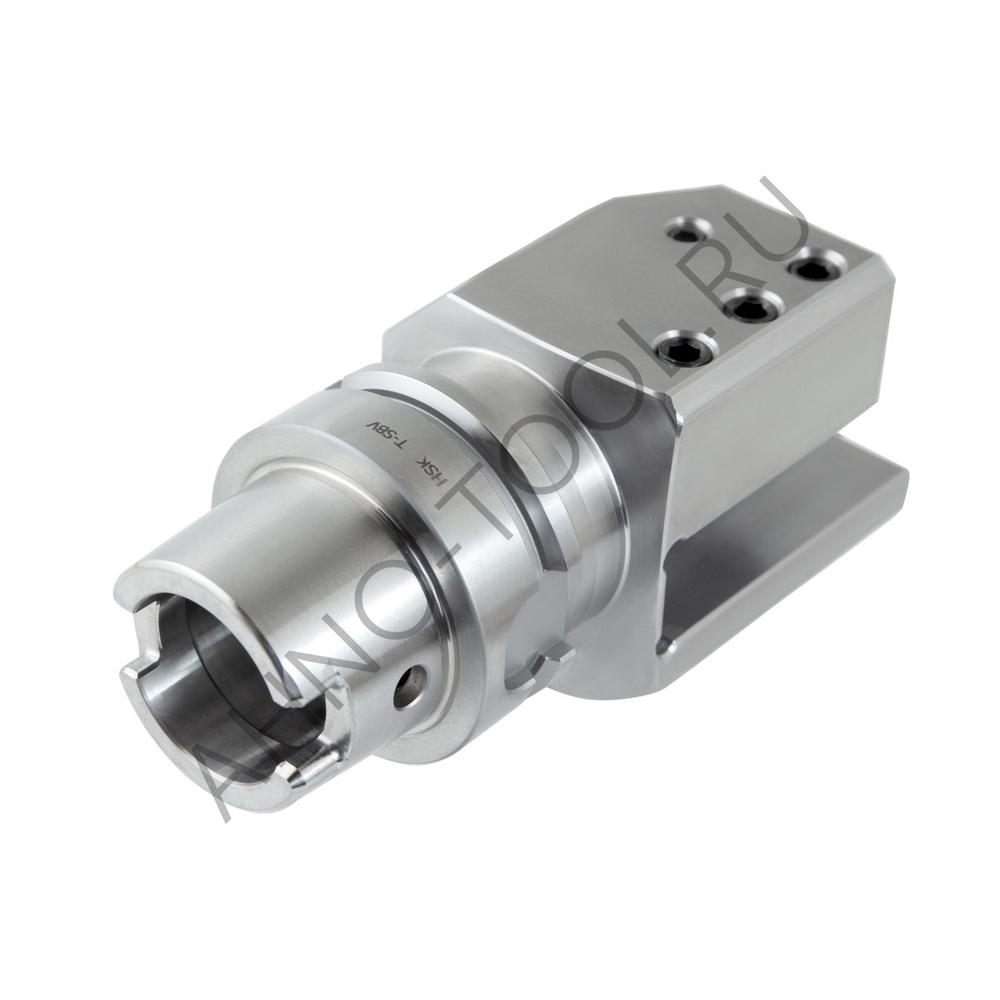

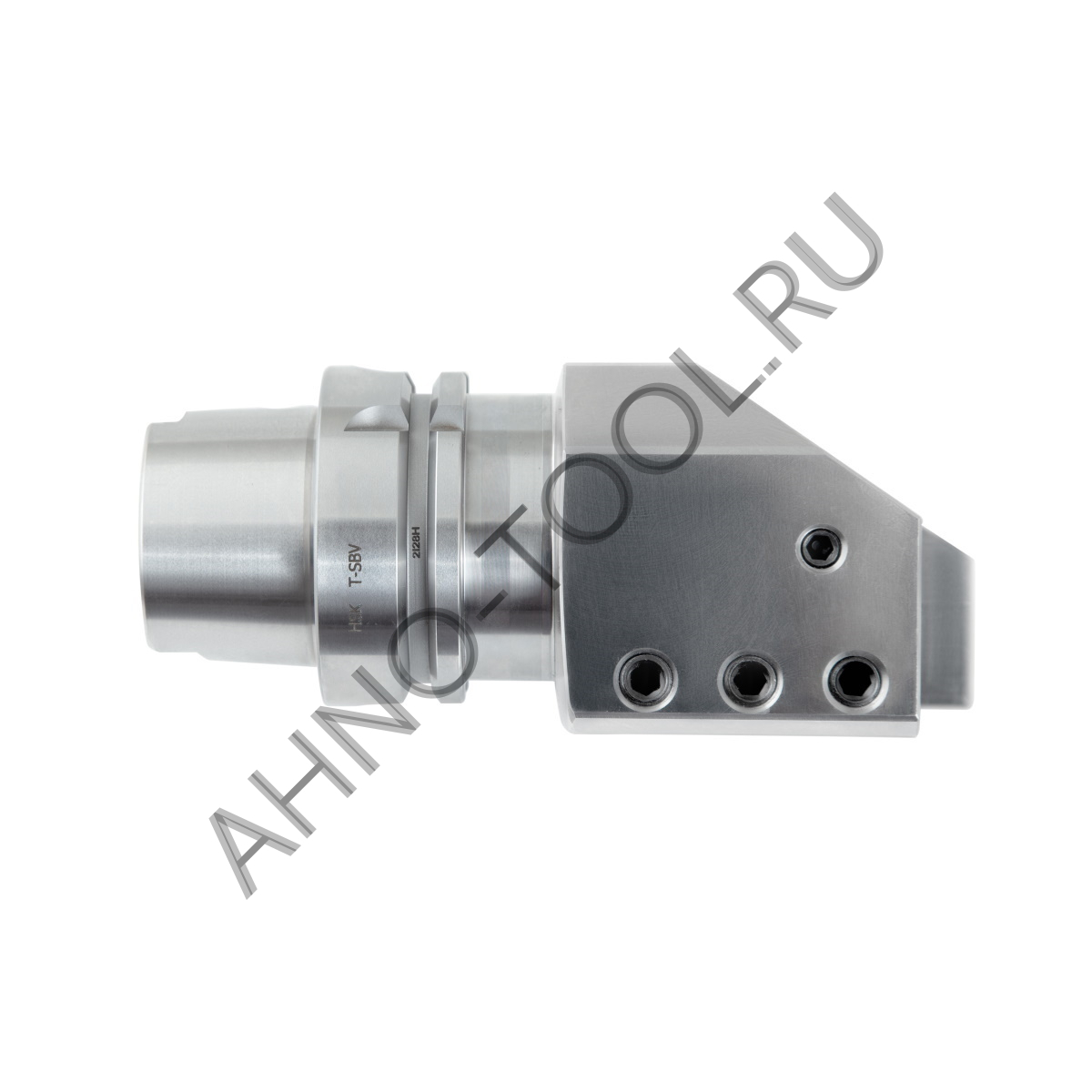

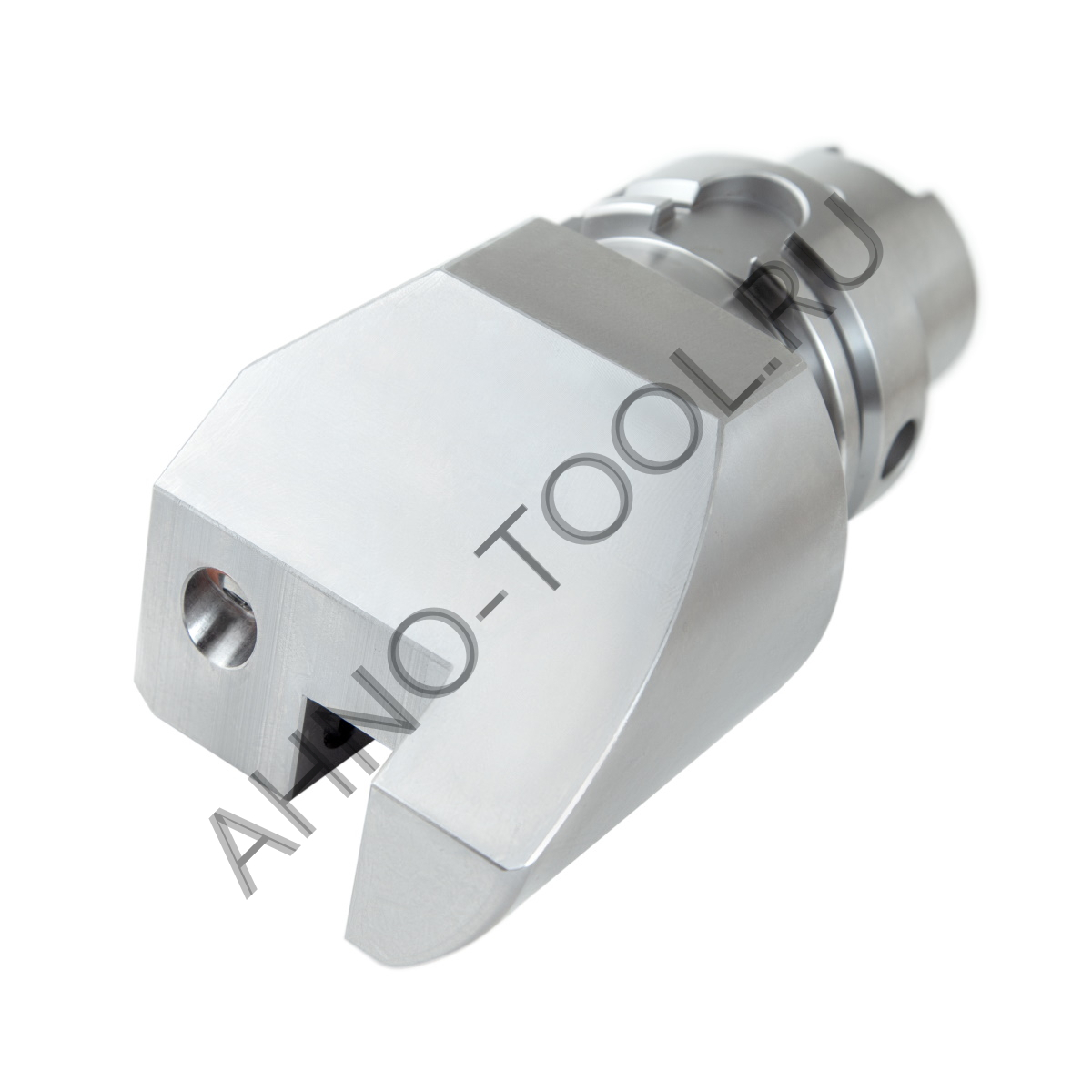

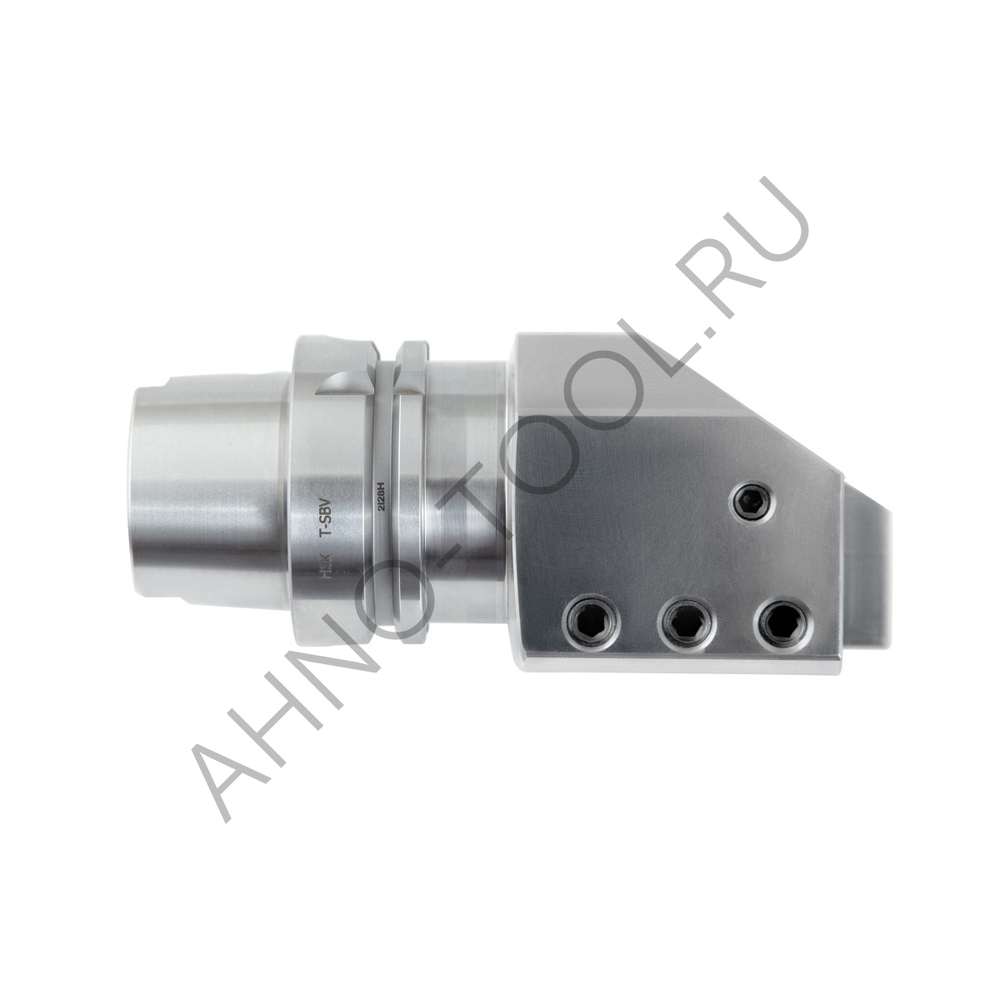

Оправка для токарных станков HSK63T-SBV2020L-105 BRIGHT-TOOLS
HSK63T - конус предназначен для установки не вращающегося инструмента в токарном станке, что позволяет жестко фиксировать оправку в револьверной головке. Применяются на современных токарных и токарно-фрезерных станках с ЧПУ, так как базирование резцов с твердосплавными пластинами на этих оправках обеспечивает более высокую точность, что часто экономит время на ввод корректоров в обрабатывающую программу.
SBV2020L — это сечение державки, вставляемой в оправку. При этом длина державки не регламентируется, регламентируется только направление резания державки. В данном случае оно левое (L), но также можно устанавливать и нейтральные державки. Несмотря на то что вылет и длина державки не регламентируются, вылет державки из приспособления необходимо делать минимальным, чтобы избежать появления вибраций.
105 - расстояние от опорного торца до торца вылета. Данное расстояние — это, по сути, длина крепления резцедержателя в оправке, позволяющая зафиксировать резцедержатель в одном положении. При этом крепление державки, значительно более длинное, чем посадочное место, может оказаться проблемным, так как слишком большой вылет державки нежелателен из-за возникновения вибраций. Кроме того, вылет закрепляемой резцедержки в сторону револьверной головки станка может мешать её корректному вращению или установке других инструментов в другие посадочные места револьверной головки.
На резцедержателях установлен наружный подвод СОЖ, который под давлением подает СОЖ прямо в зону резания снаружи. Это позволяет более эффективно охлаждать инструмент во время работы. Сама СОЖ поступает из системы охлаждения станка через револьверную головку и внутреннюю полость оснастки.
Шлифованные и полированные поверхности способствуют увеличению точности установки и срока службы оснастки.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности. Это способствует долговечности работы оправки и точности механической обработки.
