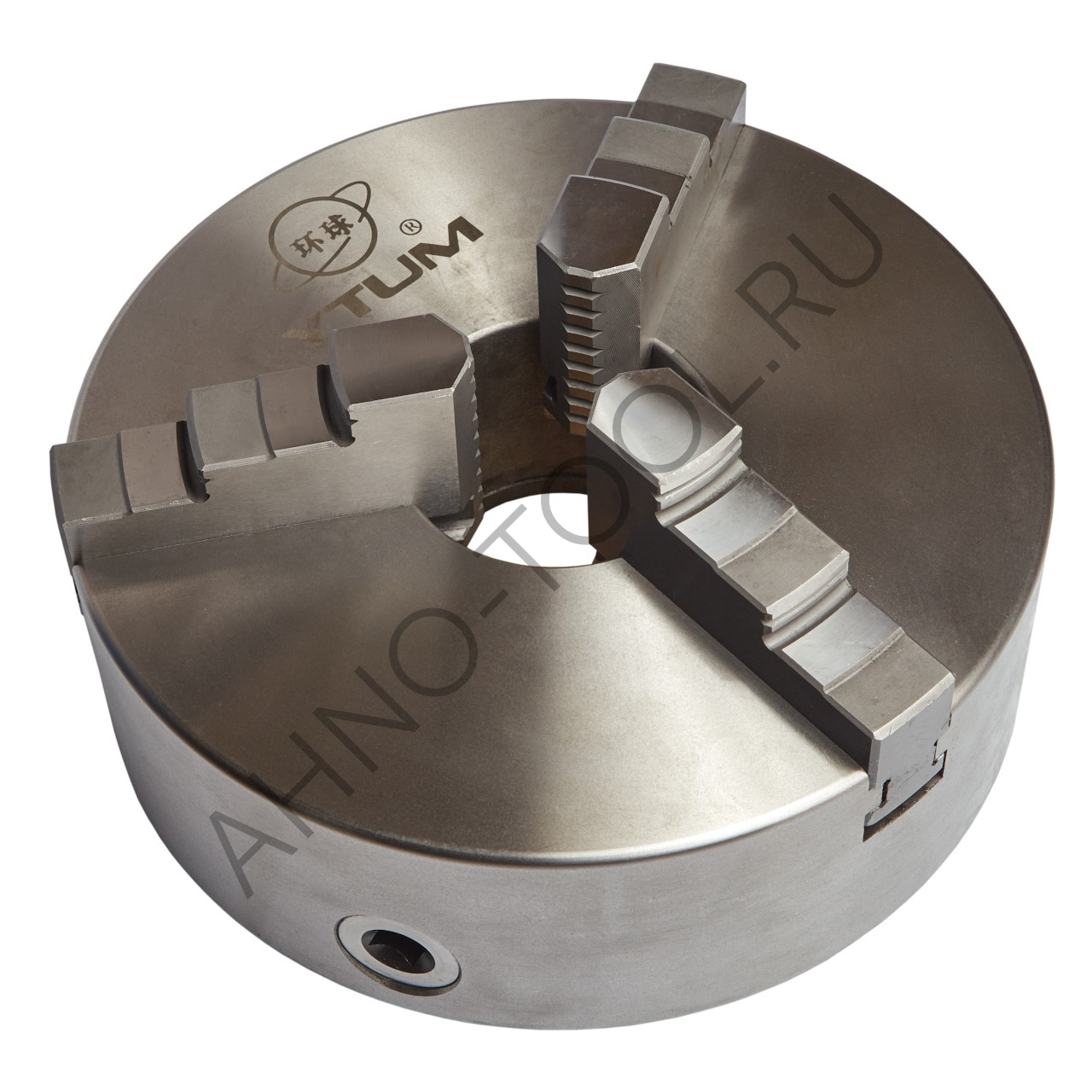

Патрон токарный 250мм 7100-0009 (K11-250) "YTUM UNIVERSAL" с прямыми и обратными кулачками.
Этот трёхкулачковый самоцентрирующий токарный патрон производится одной из ведущих китайских компаний, специализирующихся на изготовлении токарных патронов и поворотных столов. Корпус патрона выполнен из прочного чугуна, гарантируя его надежность и устойчивость при фиксации заготовок.
Шлифованная поверхность торца патрона с кулачками позволяет удобно упирать детали для дальнейшей её фиксации. Патрон имеет большое внутреннее отверстие, что делает его подходящим для работы с крупногабаритными прутковыми материалами.
Зубья кулачков, сухарей и планетарного механизма изготавливаются из высококачественной стали и обладают высокой твердостью, достигающей 60 HRC, обеспечивая долговечность и износостойкость всех элементов патрона. В комплект входят как прямые, так и обратные стальные кулачки, также с твердостью 60 HRC. Все размеры кулачков и патрона выполнены с жесткими допусками, что исключает люфты.
Точность изготовления патронов соответствует классу П "Повышенная точность".

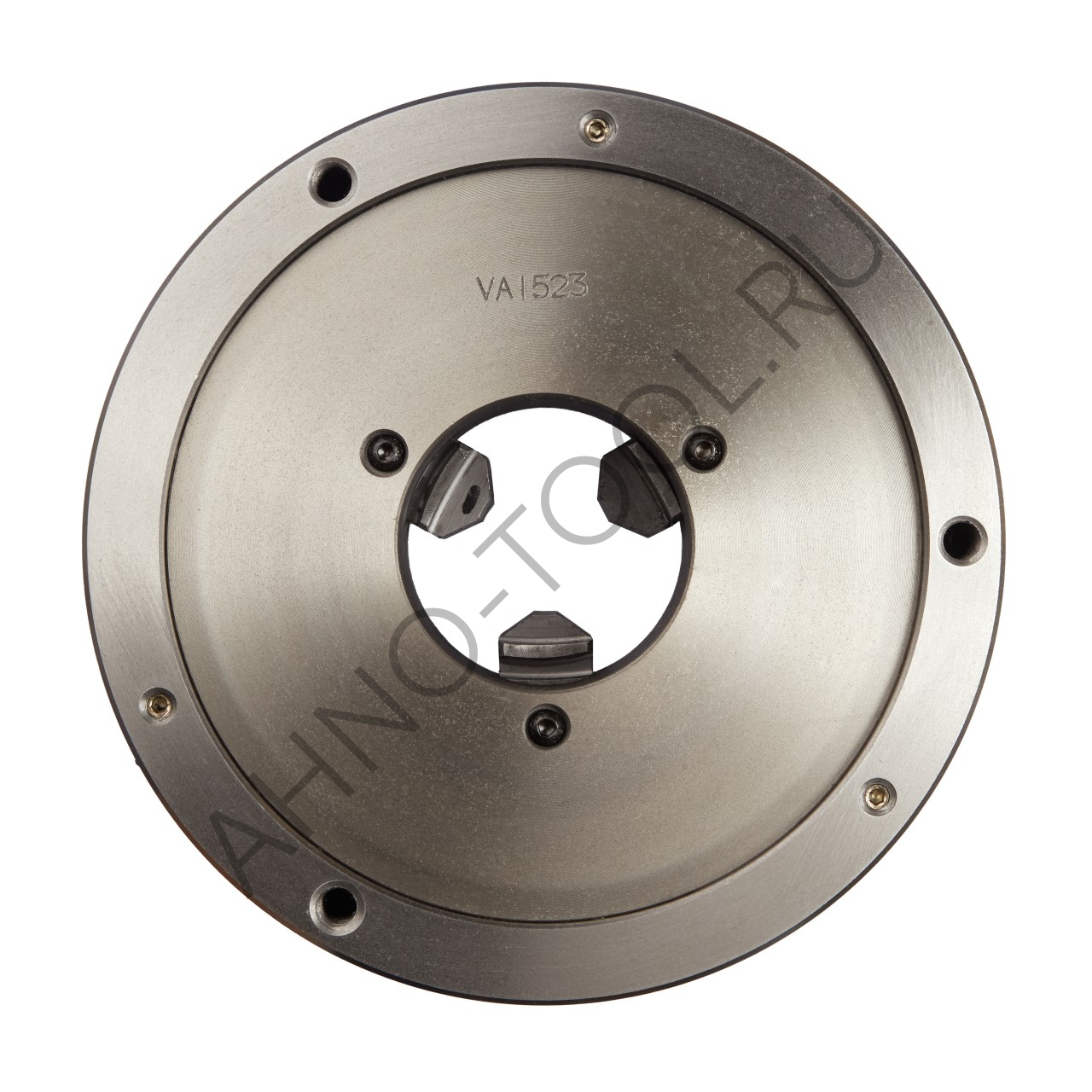

Присоединительные размеры патрона
Для корректного выбора патрона на станок необходимо сопоставить размеры посадочных мест на станке с присоединительными размерами патрона. Ниже приведены ключевые размеры, которые нужно учитывать:
D — наружный диаметр патрона.
D1 — критически важный размер для установки патрона на планшайбу. Он должен строго соответствовать указанному на патроне.
D2 — расстояние между шпильками, которое должно совпадать с размерами крепежных отверстий. Несоответствие данного параметра сделает установку патрона невозможной.
D3 — диаметр сквозного отверстия патрона.
H — высота корпуса патрона с учётом кулачков.
H1 — высота корпуса без учета кулачков.
h — длина посадочной поверхности на планшайбе должна быть не меньше данного размера для обеспечения надежного удержания патрона.
H2 — высота патрона с учётом вставленного основания кулачков.
z-d — количество и размер крепежных шпилек.
S — размер квадрата ключа патрона.
Тип посадки — цилиндрическая.
Также важно учитывать количество и диаметр крепежных шпилек, которые должны соответствовать количеству отверстий, а их диаметр должен быть немного меньше для надежного крепления. Если ваше оборудование требует другого типа крепления, отличного от описанного, рекомендуется обратиться к специалисту.
Устанавливаемые кулачки

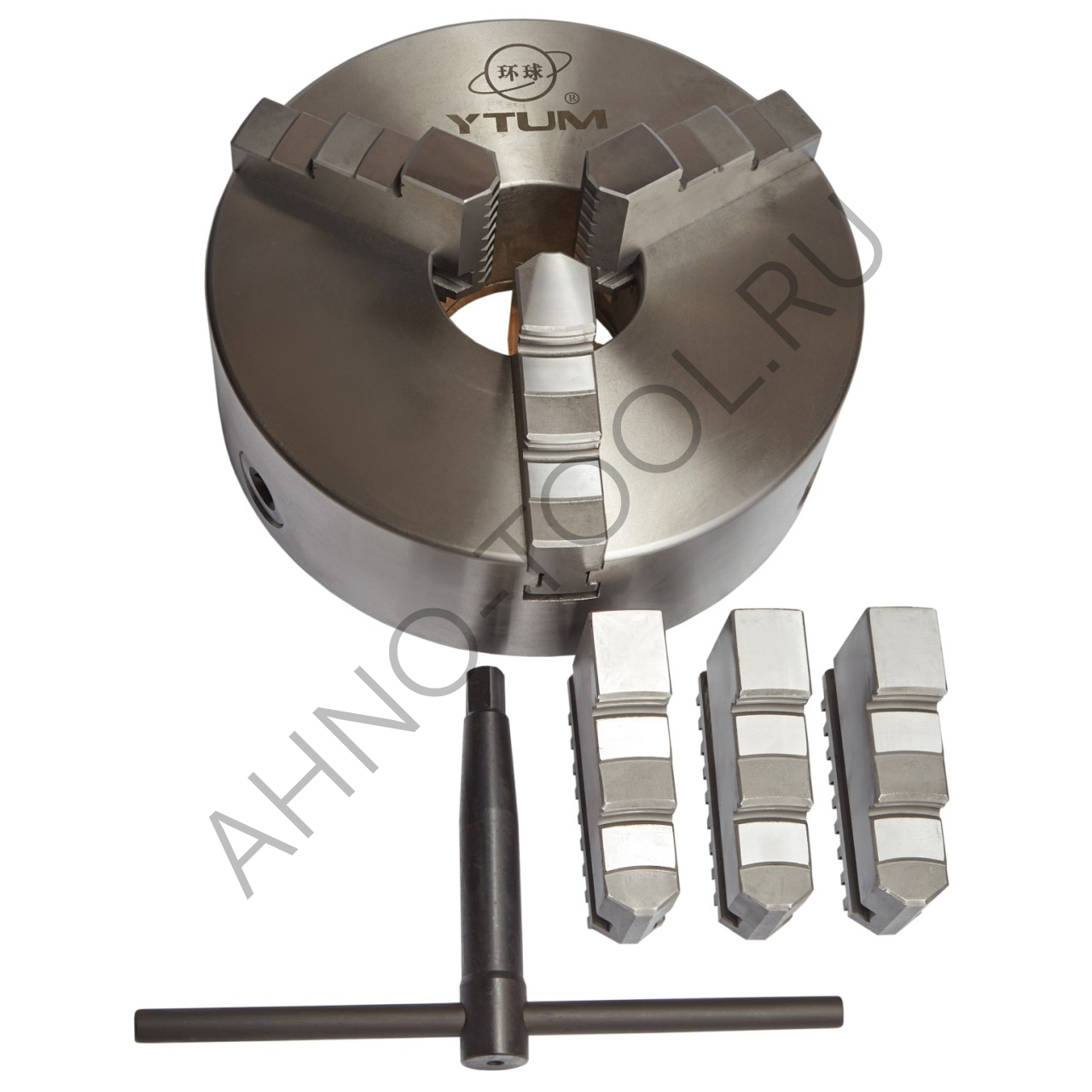

В патронах YTUM могут использоваться два типа кулачков:
1. Монолитные прямые и обратные кулачки.
| Прямые кулачки | Обратные кулачки |
 |
 |
Данные кулачки изготавливаются из цельной заготовки и могут подвергаться термической обработке. Без термообработки (сырые кулачки) обычно используются для обеспечения плотного прилегания к детали, что особенно актуально для тонкостенных изделий. Но чаще применяются закаленные кулачки, так как они обладают большим сроком службы.
2. Сборные кулачки.
Сборные кулачки, состоят из двух частей: основания с зубчатой рейкой и сменных накладок (ступенчатых или секторных).
Сменные ступенчатые кулачки можно устанавливать двумя способами:
- Большой ступенькой к центру патрона (для прямых кулачков).
- Большой ступенькой от центра патрона (для обратных кулачков).
Таким образом, эти кулачки могут использоваться как прямые, так и обратные.
Совместимые кулачки
Чтобы подобрать подходящие кулачки для патрона YTUM, достаточно сверить диаметр патрона и количество кулачков в комплекте с тем, сколько кулачков уже установлено.
НО! Если вы хотите использовать кулачки других производителей, необходимо сравнить их параметры с параметрами кулачков от YTUM.
Ключевыми параметрами являются C, D, E и S. Если хотя бы один из этих размеров не совпадает с указанными производителем, кулачки не подойдут. Рекомендуется использовать кулачки от YTUM для патронов этого же производителя, так как они точно подогнаны, а поверхности имеют высокую степень шероховатости.
