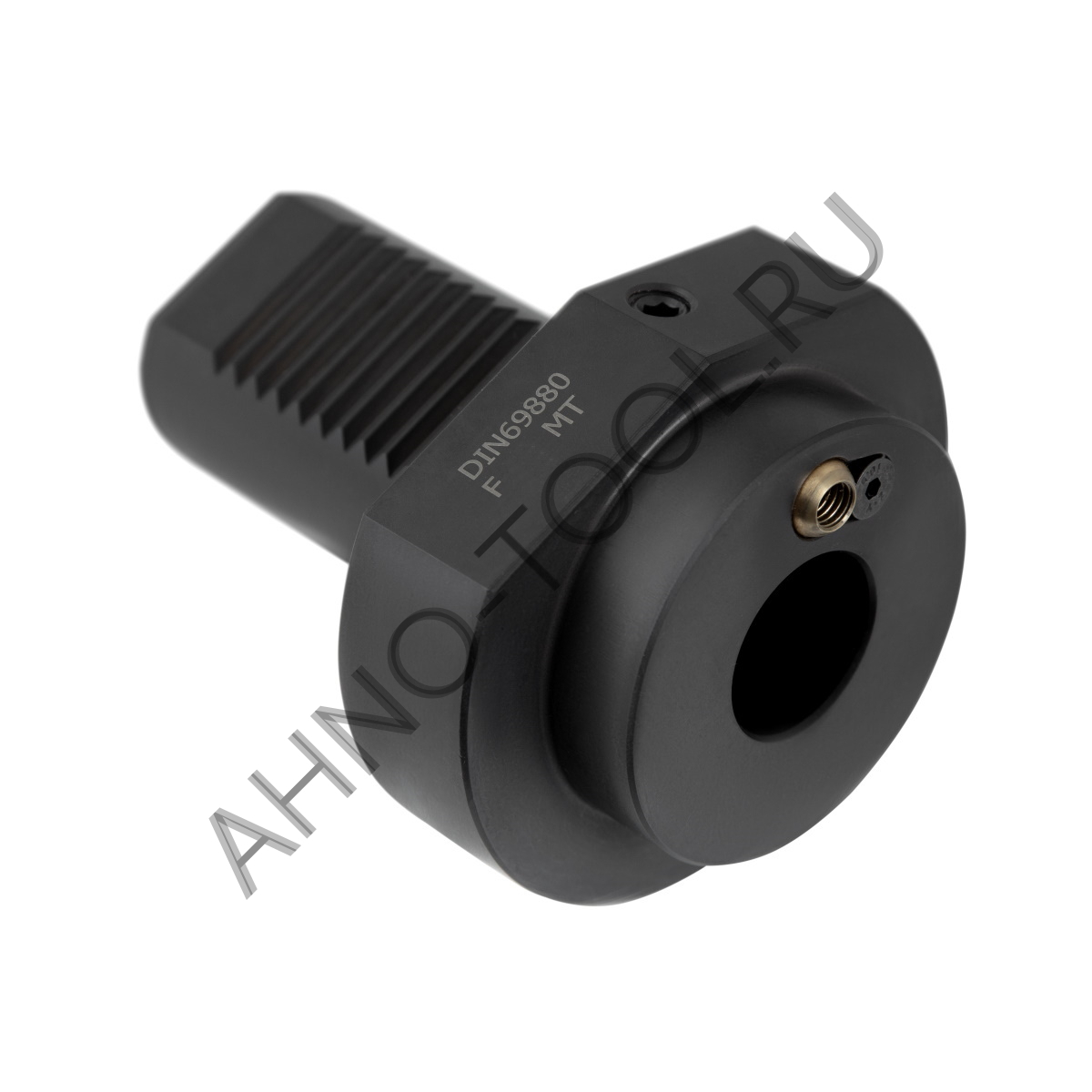

Радиальный держатель инструмента F-40xMT3 BRIGHT-TOOLS
F-40 - радиальный держатель предназначены для установки инструмента с хвостовиком в виде конуса Морзе в револьверную головку токарного станка с ЧПУ. Это увеличивает номенклатуру используемого инструмента на токарном станке. Диаметр хвостовика инструмента, вставляемого в держатель 40 мм.
MT3 - Конус Морзе 3 предназначен для крепления инструмента в оснастке. Данный вид конуса является одним из самых первых инструментальных конусов и предназначен для работы на универсальных станках. Данная переходная втулка позволяет использовать ручной инструмент на станках ЧПУ.
Принцип работы
Во внутренний конус держателя вставляется инструмент, имеющий хвостовик в виде конуса Морзе, предназначенный для работы на токарных станках (конус Морзе с лапкой). Затем оправка вставляется в револьверную головку токарного станка с ЧПУ. На диаметре хвостовика имеются зубья, которые входят в зацепление с зубчатым механизмом револьверной головки и притягивают инструмент к ней.
Когда возникает необходимость снять инструмент с оправки, сначала снимается держатель вместе с инструментом из револьверной головки, а затем инструмент выбивается из держателя с помощью молотка и клина.
Достоинства
- Материал держателя — термоулучшенная высоколегированная сталь.
- Хорошая жесткость закрепления.
- Возможность использования инструмента с конусом Морзе на станках с ЧПУ.
