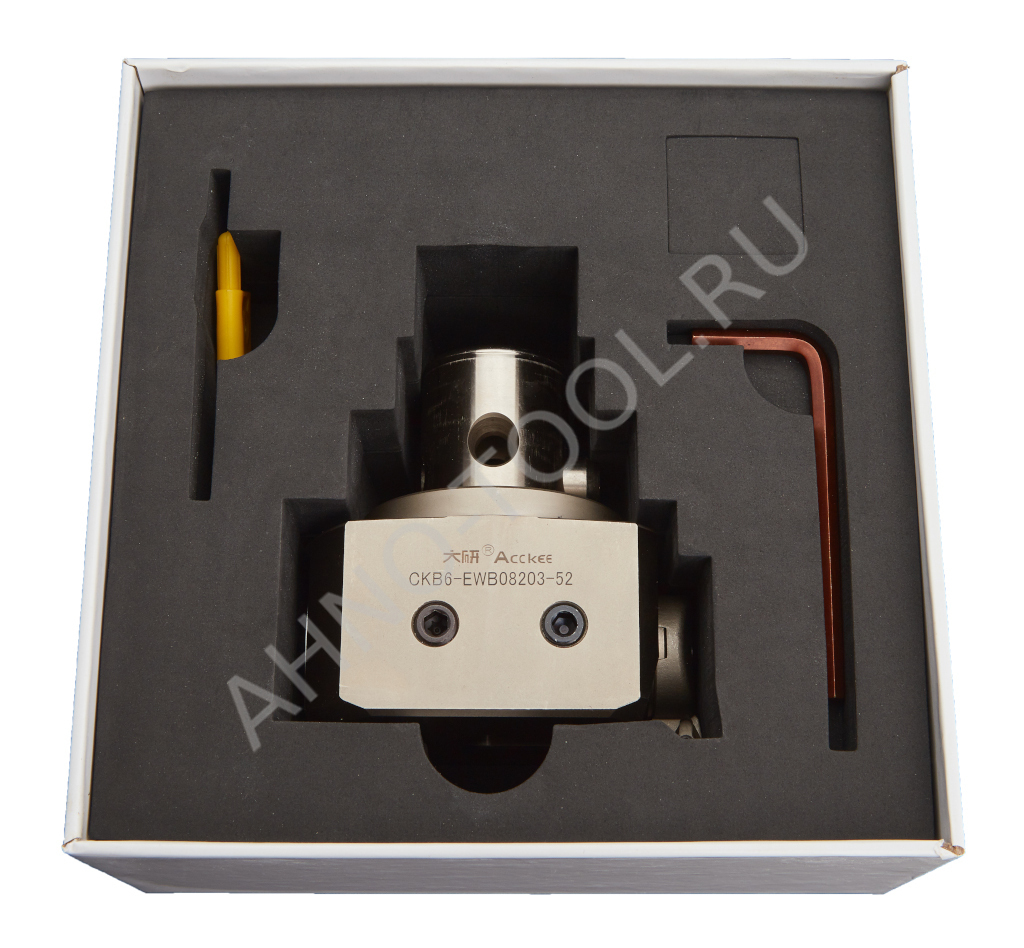

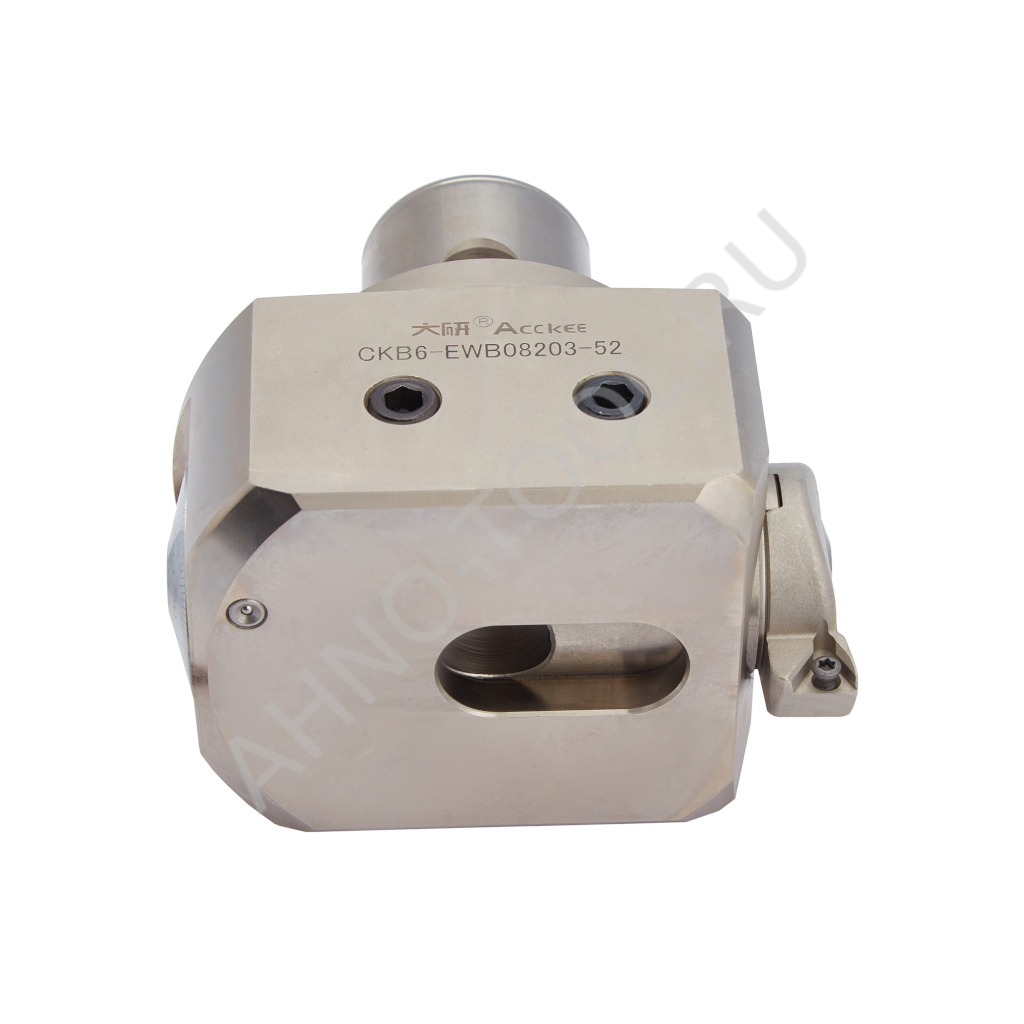

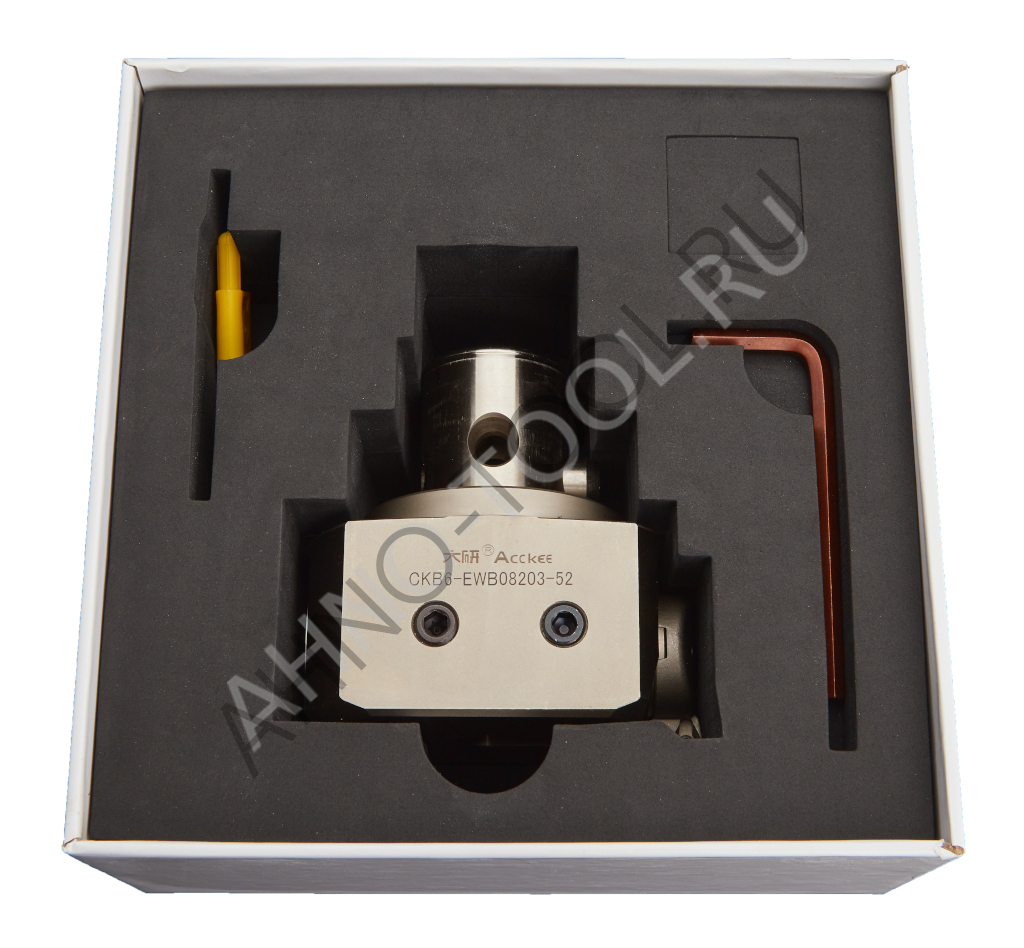

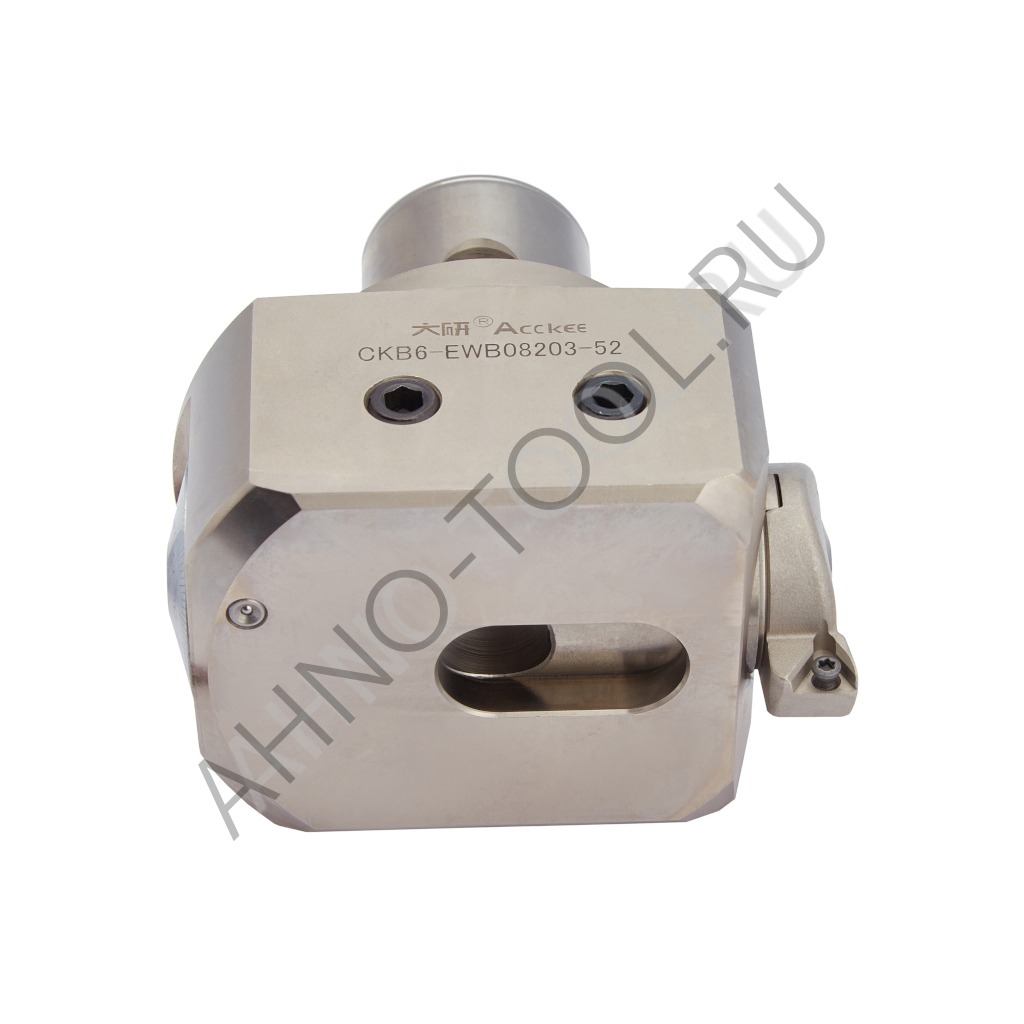

Расточная головка CKB6-EWB08203-52
Компания ACCKee производит специальные расточные головки для обработки отверстий диаметром от 8 мм. Для работы с отверстиями диаметром от 8 до 100 мм используются особые резцы с прецизионными державками цилиндрической формы, имеющими лыску для крепления винтом в расточной оправке.

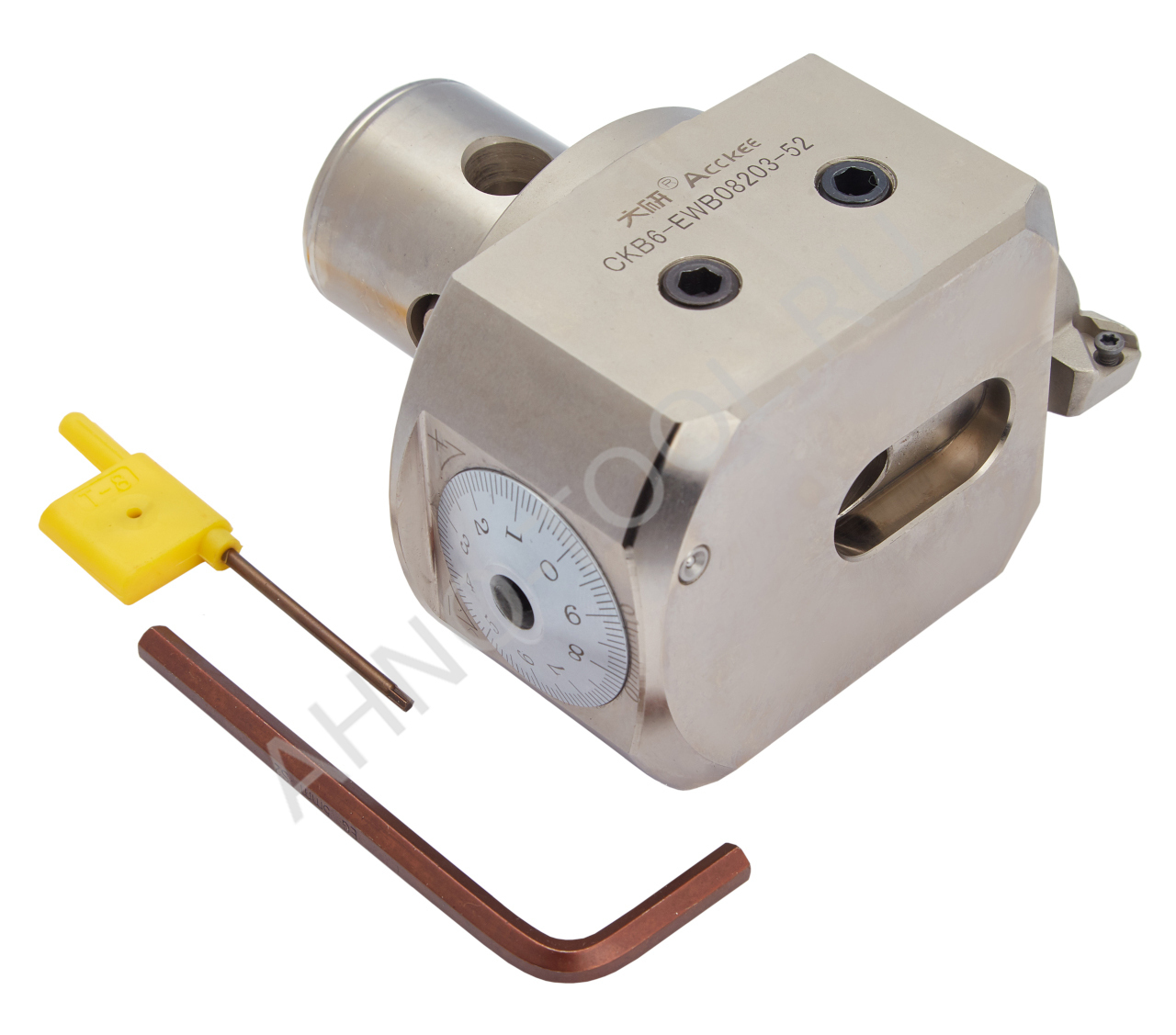

Размер отверстия растачиваемого диаметра можно регулировать путём смены резцов и микрометрической настройки расточной головки. Для обработки отверстий диаметром от 100 до 203 мм расточные резцы имеют другие формы державок (см. изображение на нижнем рисунке) и крепятся на наружном диаметре расточной головки.
Благодаря возможности смены резцов и микрометрической настройке диаметра, растачиваемый диаметр может регулироваться в широком диапазоне, с точностью настройки в пределах 0,01 мм.

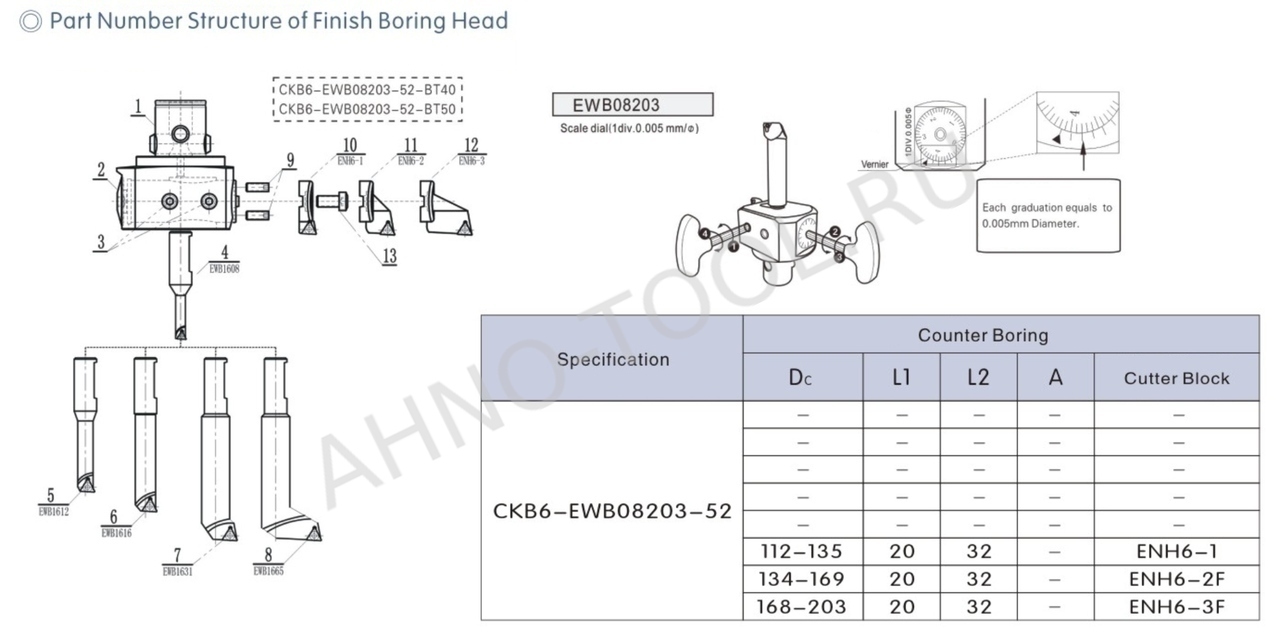

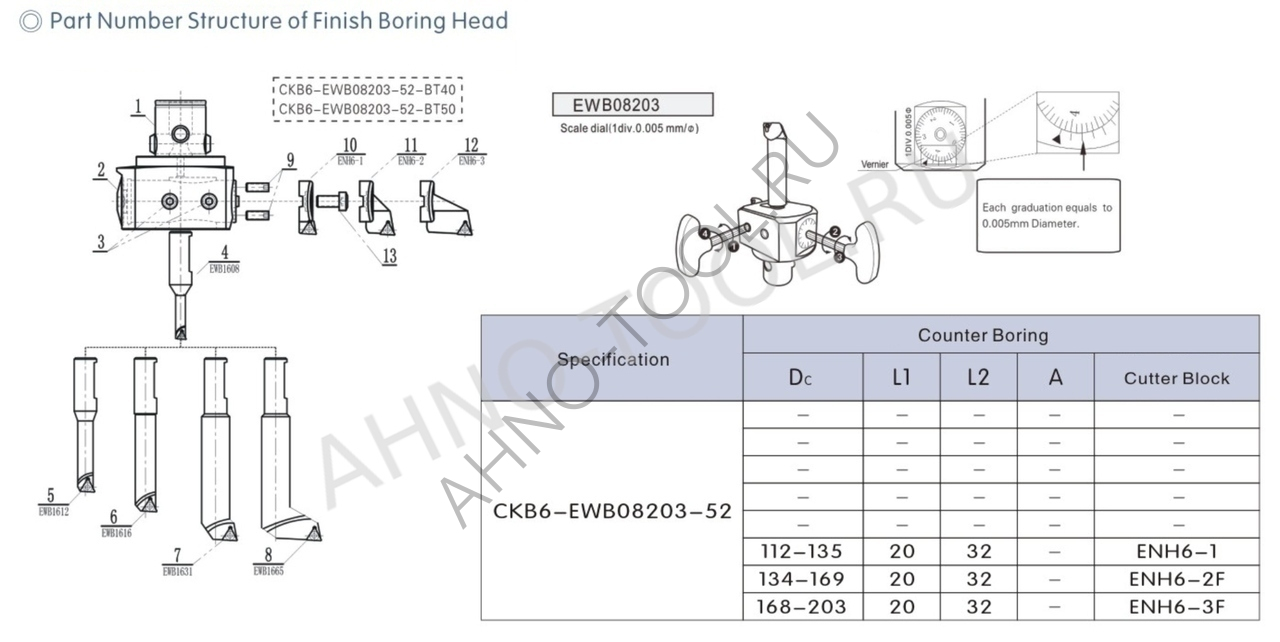

Кроме того, данная расточная головка позволяет выполнять как обычную, так и обратную расточку благодаря различным вариантам крепления резцов (см. рис. 1 и 2).
 |
 |

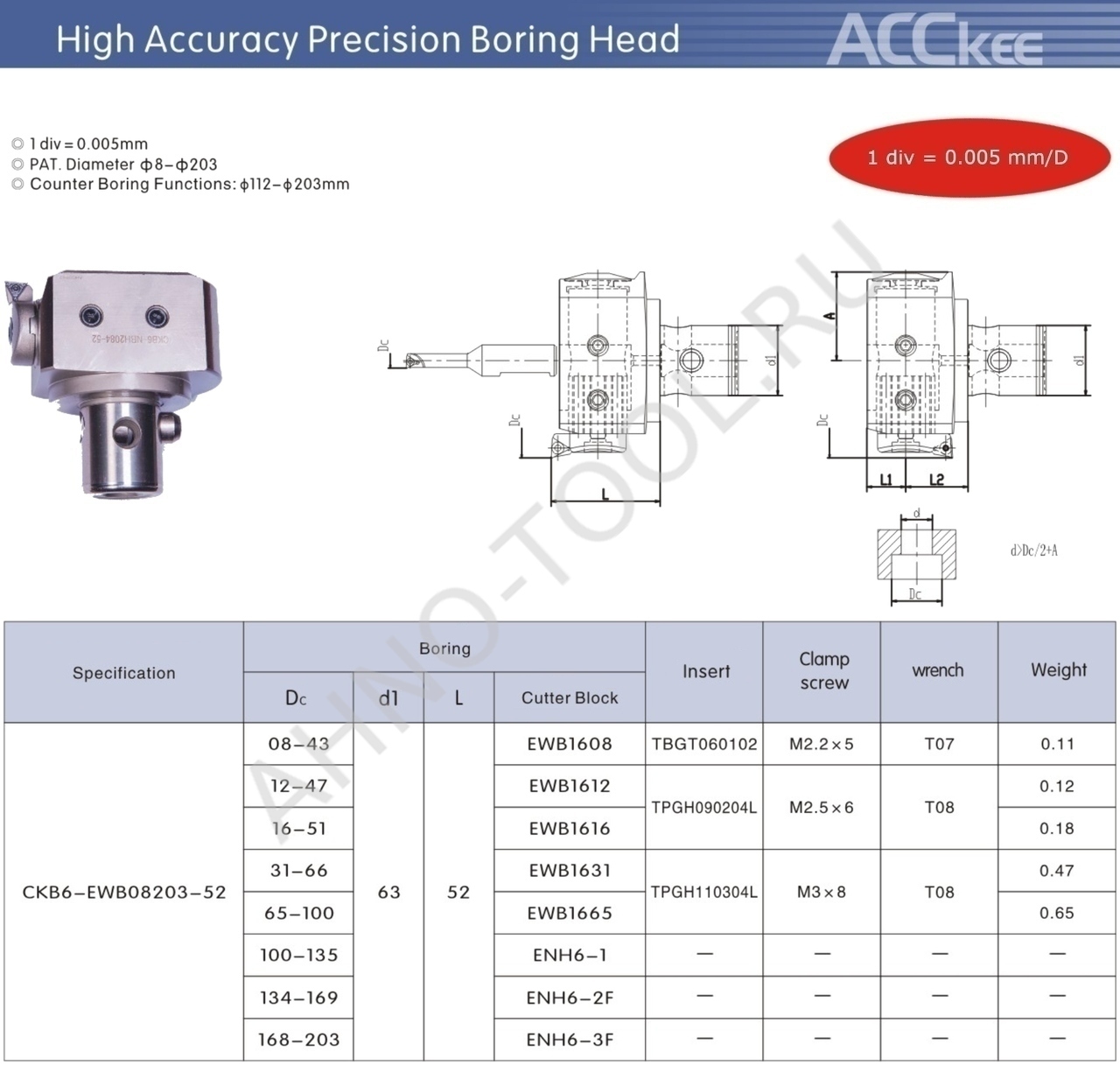

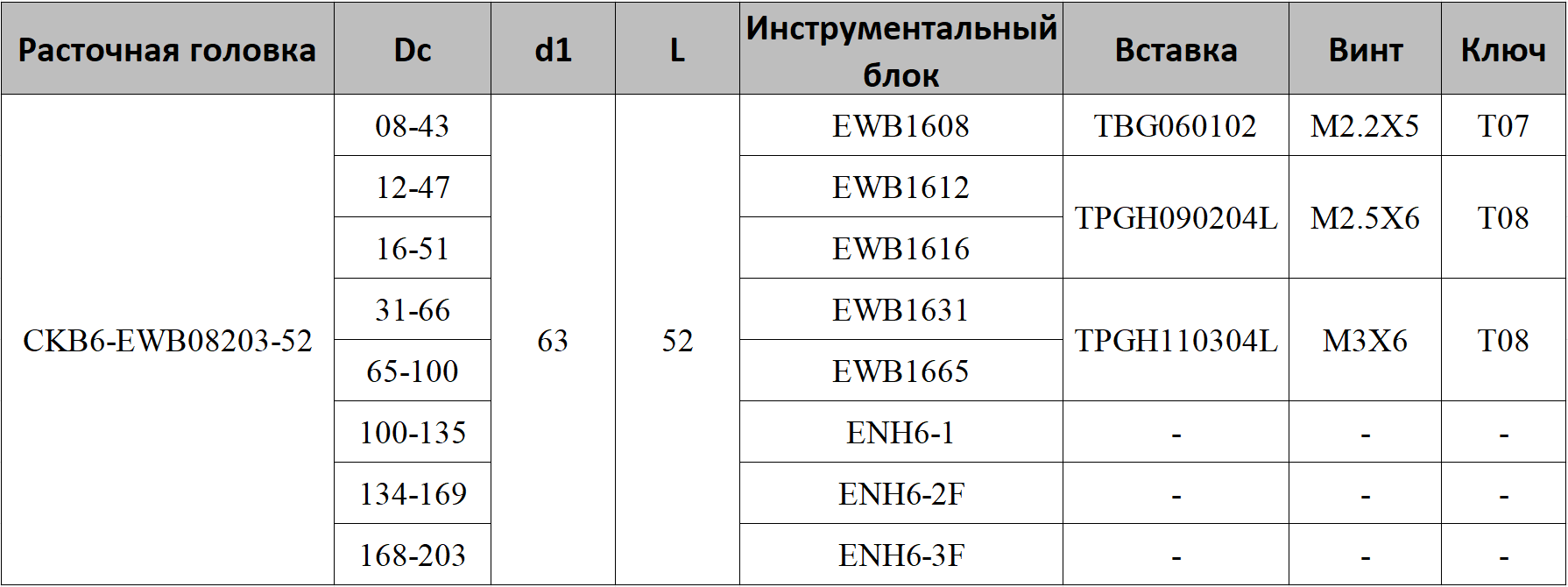

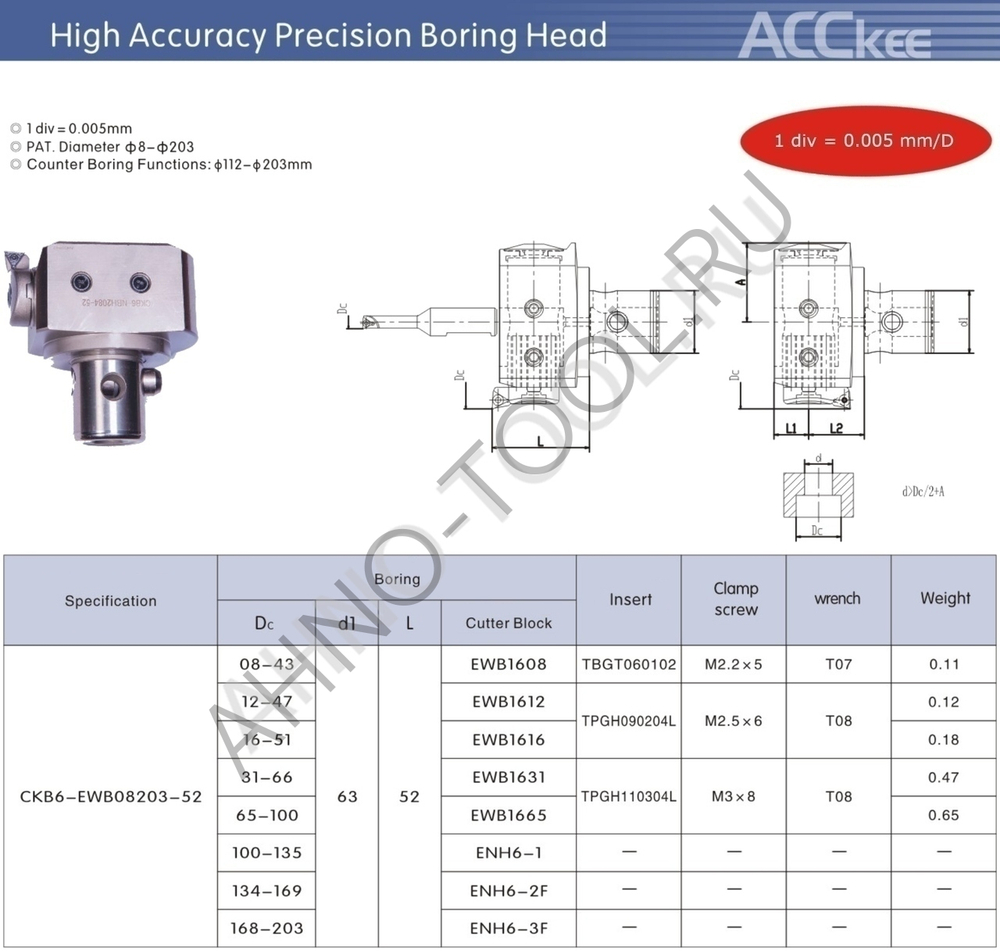

Подходящие резцы для настройки различных диаметров расточки
При выборе резцов для работы с определённым диаметром, важно отдавать предпочтение тем резцам, которые позволяют выполнить расточку большего диаметра. Например, для работы с диаметром 65,5 мм рекомендуется использовать резец EWB1665.
